Welke steek (BCD) heeft mijn crank / voorblad ?
BCD (of ook de “steek” genoemd) staat voor Bolt-Circle-Diameter van de crank.
Dit is de diameter van de cirkel die door het hart van de bladbouten van de crank loopt.
Er wordt gesproken over bijvoorbeeld een BCD van 110 mm of Wat is dat precies?
Nu is dat soms een beetje lastig meten, hoewel het al wel snel duidelijk is of het om een 130BCD of een 110BCD gaat. Toch volgt hieronder nog even een extra hulpje om het nog makkelijker te maken.
Alle Shimano (-compatible) cranks zijn 130BCD (race), 110BCD (race) óf 104BCD (ATB).
Meet u nu afstand “x” (zie afbeelding 2) dan komt u uit op het volgende:
Race: x = 76mm (bij een 5-arm crankstel), dan is de BCD 130.
Race: x = 64mm (bij een 5-arm crankstel), dan is de BCD 110
ATB: x = 74mm (bij een 4-arm crankstel), dan is de BCD 104

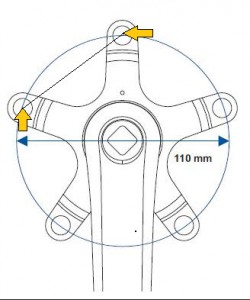

afbeelding 1

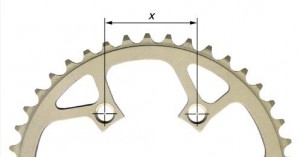

afbeelding 2.
Voor het merk Campagnolo geldt het volgende:
x = 77mm (bij een 5-arm crankstel), dan is de BCD 135
x = 65mm (bij een 5-arm crankstel), dan is de BCD 113
